JPWQ型自動攪勻潛水排污泵
銷售熱線：021-66525777 63099652
產品分類:排污泵
口徑（進口/出口）:50～250（m）
流量:12～600（m3/h）
正奧泵業優勢：知名度高，品質可靠，服務完善 現貨供應
各種材質、非常規產品皆可訂做
- 產品概述
一、產品概述：
JYWQ、JPWQ系列自動攪勻排污泵是在WQ型號潛水排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，節約了運行成本。該產品成功適用于于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、沉淀物的污水污物，并獲得了用戶的一直好評！

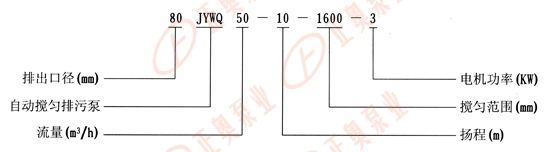

二、型號意義：
三、使用條件：
1、介質溫度不超過60℃，介質重度為1～1.3k9／dm3，PH值在4～10范圍內。
2、1Crl8Ni9Ti不銹鋼材質可適用各種腐蝕性介質。
注：用戶如有特殊的介質、溫度等要求，請在訂貨時注明輸送介質詳細情況，以便本公司提供更為可靠的產品
四、產品用途：
1、工廠、商業嚴重污染廢水的排放。
2、城市污水處理廠、醫院、賓館的排水系統。
3、住宅區的污水排水站。
4、人防系統排水站、自來水廠的給水裝置。
5、市政工程、建筑工地。
6、勘探、礦山、發電廠配套附機。
7、農村沼氣池、農田灌溉、河塘清淤。

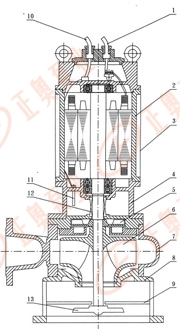

五、產品結構：
|
1主電纜
|
|
|
2機殼
|
|
|
3內循環套
|
|
|
4油箱
|
|
|
5副葉輪
|
|
|
6葉輪
|
|
|
7泵體
|
|
|
8底座
|
|
|
9隔板
|
|
|
10控制電纜
|
|
|
11油水探頭
|
|
|
12機械密封
|
|
|
13攪拌件
|
|
|
1、采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2、自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3、隔板將底座一分為二，攪拌與進水互不影響。
4、機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
5、副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6、泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護。本公司可配全自動安全保護控制柜。
7、電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱保護器及時作出動作，對泵和電機實施絕對的保護。
8、油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號，由控制系統對水泵實施保護。
9、JPWQ帶內循環冷卻系統，能保證水泵在水池最低水位正常工作。
|
|
六、性能參數：
|
序號
|
型號
|
排出口徑
|
額定流量(m3／h)
|
額定揚程
|
攪拌直徑
|
轉速(r／min)
|
功率(KW)
|
效率(％)
|
自動耦合器
|
|
1
|
50-12-15-1200-1.5
|
50
|
12
|
15
|
1200
|
2900
|
1.5
|
48
|
GAK-50
|
|
2
|
50-20-7-1200-1.1
|
50
|
20
|
7
|
1200
|
2900
|
1.1
|
62
|
GAK-50
|
|
3
|
50-10-10-1200-1.1
|
50
|
10
|
10
|
1200
|
2900
|
1.1
|
56
|
GAK-50
|
|
4
|
50-15-15-1200-2.2
|
50
|
15
|
15
|
1200
|
2900
|
2.2
|
51
|
GAK-50
|
|
5
|
50-25-10-1200-2.2
|
50
|
25
|
10
|
1200
|
2900
|
2.2
|
65
|
GAK-50
|
|
6
|
50-15-20-1200-2.2
|
50
|
15
|
20
|
1200
|
2900
|
2.2
|
56
|
GAK-50
|
|
7
|
50-20-15-1200-2.2
|
50
|
20
|
15
|
1200
|
2900
|
2.2
|
56
|
GAK-50
|
|
8
|
50-42-9-1200-3
|
50
|
42
|
9
|
1200
|
2900
|
3
|
56
|
GAK-50
|
|
9
|
50-17-25-1200-3
|
50
|
17
|
25
|
1200
|
2900
|
3
|
56
|
GAK-50
|
|
10
|
50-25-22-1200-4
|
50
|
25
|
99
|
1200
|
2900
|
4
|
62
|
GAK-50
|
|
11
|
50-40-15-1400-4
|
50
|
40
|
15
|
1400
|
2900
|
4
|
70
|
GAK-50
|
|
12
|
50-25-32-1600-5.5
|
50
|
25
|
32
|
1600
|
2900
|
5.5
|
52
|
GAK-50
|
|
13
|
50-40-30-1600-7.5
|
50
|
40
|
30
|
1600
|
2900
|
7.5
|
68
|
GAK-50
|
|
14
|
65-25-15-1400-3
|
65
|
25
|
15
|
1400
|
2900
|
3
|
65
|
GAK-65
|
|
15
|
65-37-13-1400-3
|
65
|
37
|
13
|
1400
|
2900
|
3
|
62
|
GAK-65
|
|
16
|
65-25-28-1400-4
|
65
|
25
|
28
|
1400
|
2900
|
4
|
60
|
GAK-65
|
|
17
|
80-40-7-1600-2.2
|
80
|
40
|
7
|
1600
|
2900
|
2.2
|
54
|
GAK-80
|
|
18
|
80-29-8-1600-2.2
|
80
|
29
|
8
|
1600
|
2900
|
2.2
|
54
|
GAK-80
|
|
19
|
80-43-13-1600-4
|
80
|
43
|
13
|
1600
|
2900
|
4
|
63
|
GAK-80
|
|
20
|
80-50-10-1600-3
|
80
|
50
|
10
|
1600
|
1450
|
3
|
76
|
GAK-80
|
|
21
|
80-40-15-1600-4
|
80
|
40
|
15
|
1600
|
2900
|
4
|
70
|
GAK-80
|
|
22
|
80-60-13-1600-4
|
80
|
60
|
13
|
1600
|
2900
|
4
|
70
|
GAK-80
|
|
23
|
80-35-25-1600-5.5
|
80
|
35
|
25
|
1600
|
2900
|
5.5
|
64
|
GAK-80
|
|
24
|
80-50-25-1600-7.5
|
80
|
50
|
25
|
1600
|
2900
|
7.5
|
70
|
GAK-80
|
|
25
|
80-50-30-1600-7.5
|
80
|
50
|
30
|
1600
|
2900
|
7.5
|
70
|
GAK-80
|
|
26
|
100-80-9-2000-4
|
100
|
80
|
9
|
2000
|
1450
|
4
|
62
|
GAK-100
|
|
27
|
100-110-10-2000-5.5
|
100
|
110
|
10
|
2000
|
1450
|
5.5
|
71
|
GAK-100
|
|
28
|
100-70-15-2000-5.5
|
100
|
70
|
15
|
2000
|
1450
|
5.5
|
71
|
GAK-100
|
|
29
|
100-100-15-2000-7.5
|
100
|
100
|
15
|
2000
|
1450
|
7.5
|
73
|
GAK-100
|
|
30
|
100-80-20-2000-7.5
|
100
|
80
|
20
|
2000
|
2900
|
7.5
|
71
|
GAK-100
|
|
31
|
100-50-35-2000-11
|
100
|
50
|
35
|
2000
|
2900
|
11
|
68
|
GAK-100
|
|
32
|
100-70-22-2000-7.5
|
100
|
70
|
22
|
2000
|
2900
|
7.5
|
70
|
GAK-100
|
|
33
|
100-100-22-2000-15
|
100
|
100
|
22
|
2000
|
1450
|
15
|
61
|
GAK-100
|
|
34
|
100-80-30-2000-15
|
100
|
80
|
30
|
2000
|
1450
|
15
|
67
|
GAK-100
|
|
35
|
150-150-10-2000-7.5
|
150
|
150
|
10
|
2000
|
1450
|
7.5
|
75
|
GAK-150
|
|
36
|
150-210-7-2500-7.5
|
150
|
210
|
7
|
2500
|
1450
|
7.5
|
78
|
GAK-150
|
|
37
|
150-250-6-2500-7.5
|
150
|
250
|
6
|
2500
|
1450
|
7.5
|
79
|
GAK-150
|
|
38
|
150-150-15-2500-11
|
150
|
150
|
15
|
2500
|
1450
|
11
|
79
|
GAK-150
|
|
39
|
150-200-10-2500-15
|
150
|
200
|
10
|
2500
|
1450
|
15
|
73
|
GAK-150
|
|
40
|
150-65-40-3200-18.5
|
150
|
65
|
40
|
3200
|
1450
|
18.5
|
58
|
GAK-150
|
|
41
|
150-180-22-2600-18.5
|
150
|
180
|
22
|
2600
|
1450
|
18.5
|
75
|
GAK-150
|
|
42
|
150-150-26-2600-18.5
|
150
|
150
|
26
|
2600
|
1450
|
18.5
|
72
|
GAK-150
|
|
43
|
150-110-30-2600-18.5
|
150
|
110
|
30
|
2600
|
1450
|
18.5
|
72
|
GAK-150
|
|
44
|
150-300-15-2600-22
|
150
|
300
|
15
|
2600
|
1450
|
22
|
76
|
GAK-150
|
|
45
|
150-130-30-2600-22
|
150
|
130
|
30
|
2600
|
1450
|
22
|
70
|
GAK-150
|
|
46
|
150-100-40-3000-30
|
150
|
100
|
40
|
3000
|
1450
|
30
|
64
|
GAK-150
|
|
47
|
200-300-7-3000-11
|
200
|
300
|
7
|
3000
|
1450
|
11
|
75
|
GAK-200
|
|
48
|
200-250-11-3000-15
|
200
|
250
|
11
|
3000
|
1450
|
15
|
72
|
GAK-200
|
|
49
|
200-300-10-3000-15
|
200
|
300
|
10
|
3000
|
1450
|
15
|
75
|
GAK-200
|
|
50
|
200-250-15-3000-18.5
|
200
|
250
|
15
|
3000
|
1450
|
18.5
|
72
|
GAK-200
|
|
51
|
200-400-10-3000-22
|
200
|
400
|
10
|
3000
|
1450
|
99
|
75
|
GAK-200
|
|
52
|
200-200-20-3000-22
|
200
|
200
|
20
|
3000
|
1450
|
22
|
73
|
GAK-200
|
|
53
|
200-250-22-3000-30
|
200
|
250
|
99
|
3000
|
1450
|
30
|
73
|
GAK-200
|
|
54
|
250-600-7-3000-22
|
250
|
600
|
7
|
3000
|
1450
|
22
|
78
|
GAK-250
|
|
55
|
250-600-9-3000-30
|
250
|
600
|
9
|
3000
|
1450
|
30
|
78
|
GAK-250
|
