- 產品概述
一、產品概述:

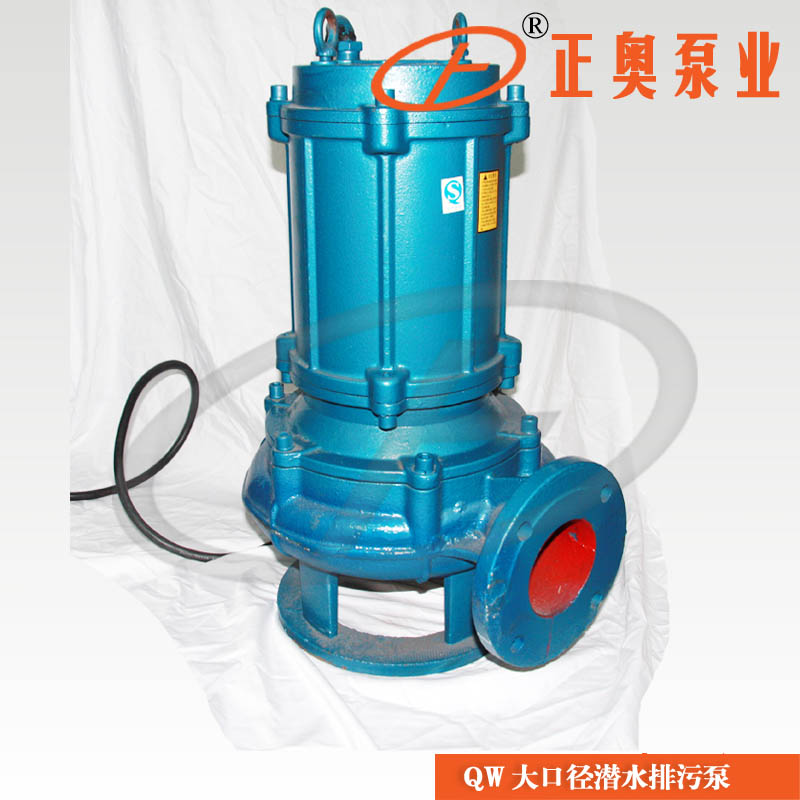

QW型無堵塞潛水排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
二、產品特點:
1．采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4．該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5．可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性
6．浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7．能夠在全揚程內使用，而保證電機不會過載。
三、主要用途：
適用于化工、石油、制藥、采礦、造紙工業、水泥、煉鋼、電、煤加工工業，以及城市污水處理排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。
四、型號意義：
五、性能參數：
|
型 號
|
口 徑
|
流 量
|
揚 程
|
功 率
|
轉 速
|
效 率
|
|
(mm)
|
(m3/h)
|
(m)
|
(kw)
|
(r/min)
|
(%)
|
|
|
QW25-8-22-1.1
|
25
|
8
|
22
|
1.1
|
2825
|
38.5
|
|
QW32-12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
|
QW40-15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
|
QW40-15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
|
QW50-20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
|
QW50-10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
|
QW50-20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
|
QW50-15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
|
QW50-18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
|
QW50-25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
|
QW50-20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
|
QW65-25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
|
QW65-37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
|
QW65-25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
|
QW65-30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
|
QW65-35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
|
QW65-35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
|
QW80-40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
|
QW80-43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
|
QW80-40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
|
QW80-65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
|
QW100-80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
|
QW100-110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
|
QW100-100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
|
QW100-85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
|
QW100-100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
|
QW100-100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
|
QW100-100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
|
QW125-130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
|
QW120-130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
|
QW150-145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
|
QW150-180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
|
QW150-180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
|
QW150-180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
|
QW150-130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
|
QW150-180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
|
QW150-200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
|
QW200-300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
|
QW200-250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
|
QW200-400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
|
QW200-400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
|
QW200-250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
|
QW200-300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
|
QW200-250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
|
QW200-350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
|
QW200-400-30-55
|
200
|
400
|
30
|
55
|
1480
|
70
|
|
QW250-600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
|
QW250-600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
|
QW250-600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
|
QW250-600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
|
QW250-600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
|
QW300-800-12-45
|
300
|
800
|
12
|
45
|
980
|
76
|
|
QW300-500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
|
QW300-800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
|
QW300-600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
|
QW300-800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
|
QW300-950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
|
QW300-1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
|
QW350-1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
|
QW350-1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
|
QW350-1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
|
QW350-1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
|
QW350-1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
|
QW400-1500-10-75
|
400
|
1500
|
10
|
75
|
980
|
82.1
|
|
QW400-2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
|
QW400-1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
|
QW400-1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
|
QW400-1700-30-200
|
400
|
1700
|
30
|
|
|
83.5
|
|
QW400-1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
|
QW500-2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
|
QW500-2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
|
QW500-2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
|
QW500-2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|
