GS-25手搖泵 GS-38地下室手搖泵 人防手搖泵 船用手搖泵

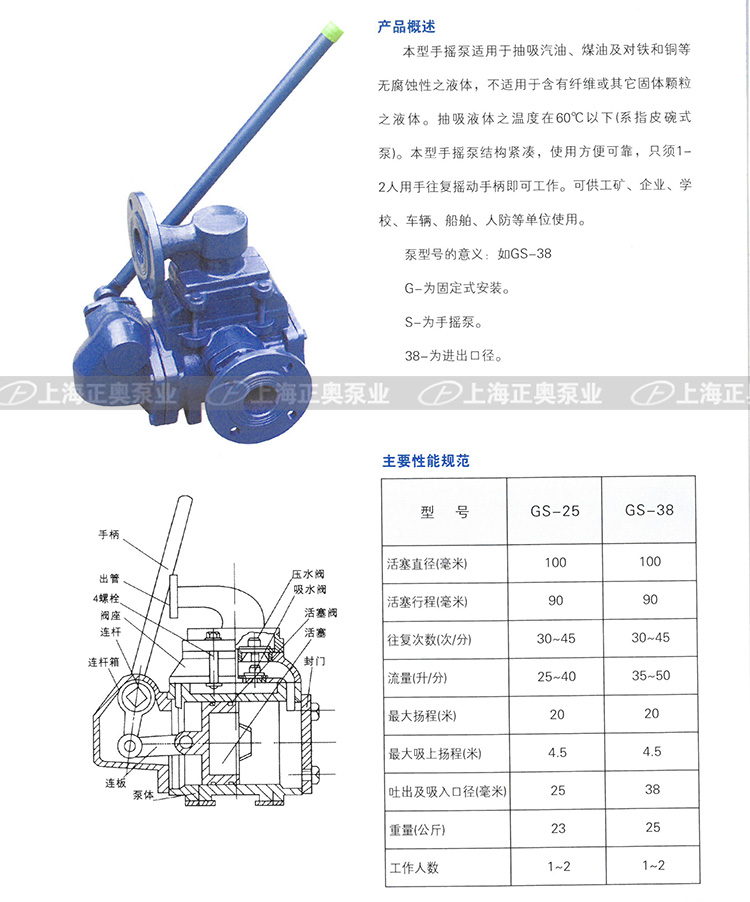

手搖泵產品概述
手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒之液體。抽吸液體之溫度在60℃以下(系指皮碗式泵)。其性能范圍；流量為15-59升/分，最大揚程為30米。

手搖泵  輕型便攜泵。

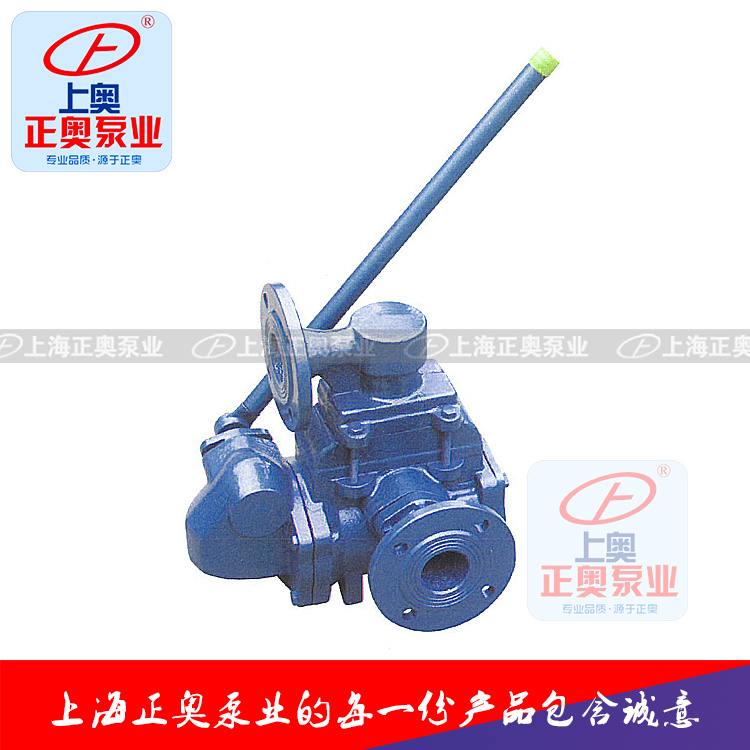

   GS-38型手搖泵適用于抽吸汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒之液體。抽吸液體之溫度在60℃以下（系指皮碗式泵）。

        本型手搖泵結構緊湊，使用方便可靠，只須1—2人用手往復搖動手柄即可工作。可供工礦、企業、學校、車輛、船舶、人防等單位使用。

手搖泵型號的意義

        泵型號的意義：如GS—38

        G——為固定式安裝。

        S——為手搖泵。

        38——為進出口徑。

GS-38手搖泵參數：

活塞直徑100mm，活塞行程90mm，往復次數30-45次/分，流量35-50升/分，最大揚程20m，最大吸上揚程4.5m，吐出及吸入口徑38mm，重量25kg。

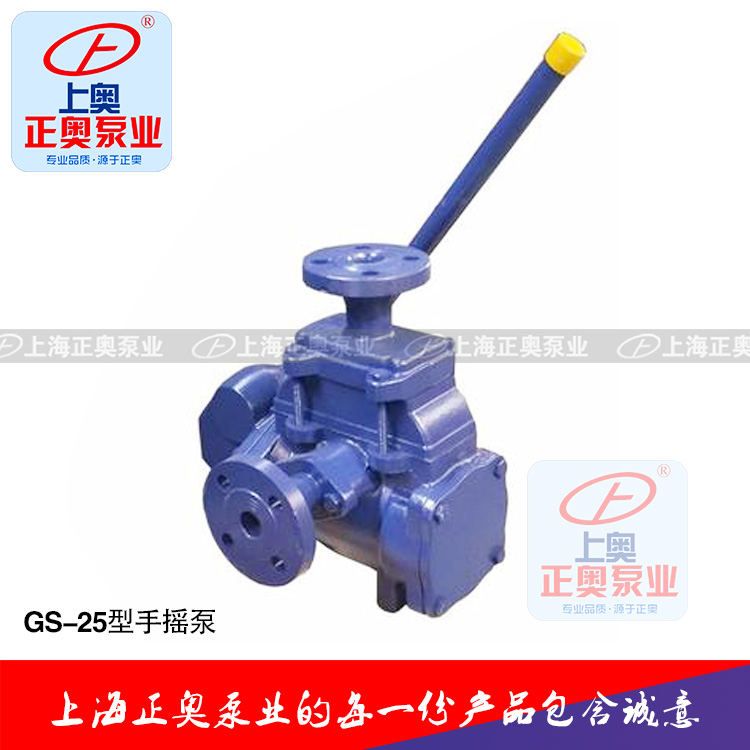

GS-25手搖泵參數：

活塞直徑是100mm，活塞行程是90mm，往復次數是30-45次/分，流量25-40升/分，最大揚程20m，最大吸上揚程4.5m，吐出及吸入口徑25mm，重量23kg。

手搖泵特點
本型手搖泵結構緊湊，式樣大方美觀，使用方便可靠，只需1-2人用手往復搖動搖手柄即可工作�？晒┕さV、企業、學校、車輛、船舶等單位使用。
手搖泵結構原理
當用手往復搖動搖手柄時，通過軸、搖臂、連桿等傳動機構，使活塞作往復運動。當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥頂開，液體經吐出管排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓緊固，活塞行程由泵蓋和泵體限止。
為了安裝在墻上或其它基礎上，泵體有三個螺栓孔。
手搖泵檢修內容
1、調換活塞環及皮碗
①所使用的手搖泵為活塞式時；先將泵蓋拆除，拆下活塞環，倘發現磨損過多，則掉換活塞環，倘活塞環彈性降低，不能與水泵體壁貼牢而間隙過大，則亦必須掉換活塞環，檢查活塞環是否與汽缸壁服貼，可用漏光或漏水試驗測定。
②所使用的手搖泵為皮碗式時，將泵蓋拆掉，看皮碗是否有所損壞，因?yàn)槠ね胧怯门Ｆぷ龀傻模�在使用一個時期很可能磨損，破裂，因此須換新的皮碗。
2、檢查吸壓水閥
每臺水搖泵有四只水閥，即吸水閥及壓水閥各二只，都裝在泵體上，只要拆除蓋板螺母，就可取出。檢查水閥的關鍵問題，須檢查閥與閥座是否密合，即使用一段時間后，可能已被磨損腐蝕不平，而造成漏水，因此在檢修時須將閥拆開檢查，倘已發現不平，則須用研磨砂研磨，閥與閥座接合處光潔度為△8。
