1. 通過柱塞的往復運動，直接將工作介質吸入或排出。由于柱塞和密封都直接接觸介質，選擇合造的柱塞材質和密封形式，可保證泵在運轉過程中具有更理想的性能。
2. 柱塞泵頭結構簡單、經濟、計量精度高，需要選擇和維護好密封， 柱塞和密封之間橫向自動對中性，確保兩者之間的磨損小。柱塞的材質有不銹鋼、氧化陶瓷，氧化陶瓷具有耐腐蝕和硬度高耐磨的特點。

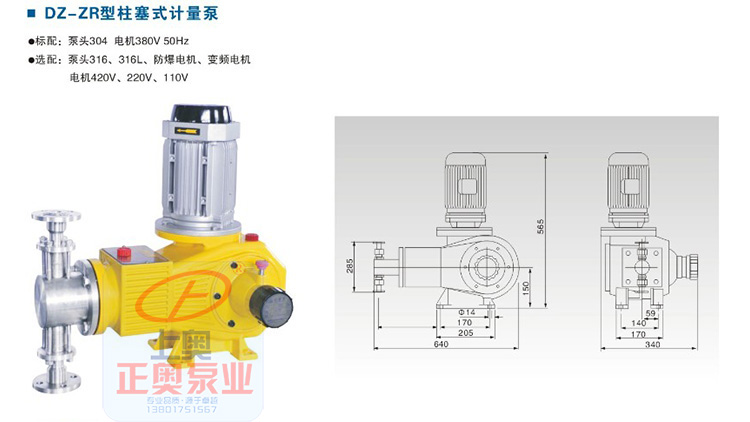

二、DZ-ZR型柱塞式計量泵產品概述：
1. 流量范圍： 0-1000 L/H
2. 壓力范圍： 0-50 Mpa
3. 計量精度：±1%
4. 介質粘度：0-800 mm2/s
5. 輸送介質溫度：450℃以下
6. 驅動系統：兩相、三相電機或防爆電機
7. 流量控制：手動控制，自動控制
主要應用
◆ 石油、石化/化工工藝過程中高壓力大流量工況要求，或危險化學品注入及輸送陸地及海上石油天然氣撬裝系統，核電、軍工等特殊工藝應用環保、醫藥、造紙、食品其它行業的關鍵過程。
●選配：泵頭316、316L、防爆電機、變頻電機
電機420V、220V、110V
DZ-ZR型柱塞式計量泵特點
1. 排出壓力較廣泛，可制成高壓泵；
2. 能輸送較高粘度介質，不推薦用在輸送腐蝕性漿料及危險性化學品的工況；
3. 軸封為填料密封，有泄漏，需周期性調整填料的預緊力，填料與柱塞是一對易損件；
4. 結構簡單，維護方便，性價比較好；
5. 可通過調節沖程長度，實現調節流量；配用變頻電機、變頻器改變電機頻率來控制流量，可實現遠程控制；
6. 可做成各類型的保溫泵頭，并且可以做成多頭并聯，用做添加不同液體和不同流量和壓力。

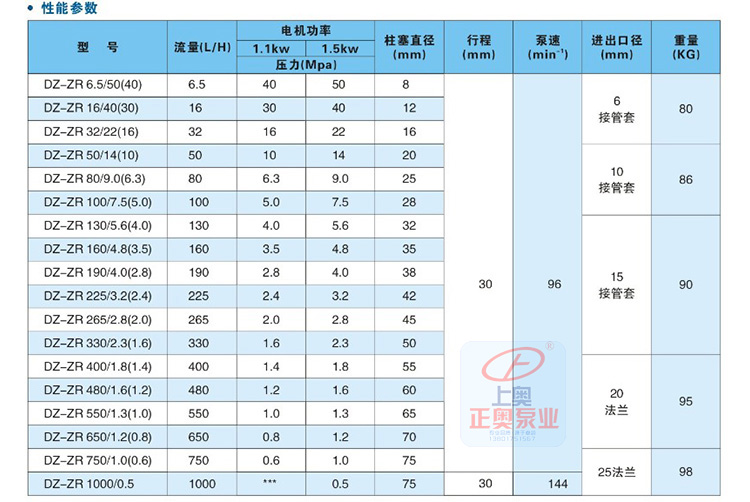

性能參數表
|
型號 |
流量 L/H |
電機功率 |
柱塞 直徑 mm |
行程 mm |
泵速 min-1 |
進出 口徑 mm |
重量 kg |
|
|
1.1kw |
1.5kw |
|||||||
|
壓力MPa |
||||||||
|
DZ-ZR 6.5/50(40) |
6.5 |
40 |
50 |
8 |
30 |
96 |
6 接管套 |
80 |
|
DZ-ZR 16/40(30) |
16 |
30 |
40 |
12 |
||||
|
DZ-ZR 32/22(16) |
32 |
16 |
22 |
16 |
||||
|
DZ-ZR 50/14(10) |
50 |
10 |
14 |
20 |
10 接管套 |
86 |
||
|
DZ-ZR 80/9.0(6.3) |
80 |
6.3 |
9.0 |
25 |
||||
|
DZ-ZR 100/7.5(5.0) |
100 |
5.0 |
7.5 |
28 |
||||
|
DZ-ZR 130/5.6(4.0) |
130 |
4.0 |
5.6 |
32 |
15 接管套 |
90 |
||
|
DZ-ZR 160/4.8(3.5) |
160 |
3.5 |
4.8 |
35 |
||||
|
DZ-ZR 190/4.0(2.8) |
190 |
2.8 |
4.0 |
38 |
||||
|
DZ-ZR 225/3.2(2.4) |
225 |
2.4 |
3.2 |
42 |
||||
|
DZ-ZR 265/2.8(2.0) |
265 |
2.0 |
2.8 |
45 |
||||
|
DZ-ZR 330/2.3(1.6) |
330 |
1.6 |
2.3 |
50 |
||||
|
DZ-ZR 400/1.8(1.4) |
400 |
1.4 |
1.8 |
55 |
20 法蘭 |
95 |
||
|
DZ-ZR 480/1.6(1.2) |
480 |
1.2 |
1.6 |
60 |
||||
|
DZ-ZR 550/1.3(1.0) |
550 |
1.0 |
1.3 |
65 |
||||
|
DZ-ZR 650/1.2(0.8) |
650 |
0.8 |
1.2 |
70 |
||||
|
DZ-ZR 750/1.0(0.6) |
750 |
0.6 |
1.0 |
75 |
25 法蘭 |
98 |
||
|
DZ-ZR 1000/0.5 |
1000 |
0.5 |
75 |
144 |
||||
