一、產品概述：

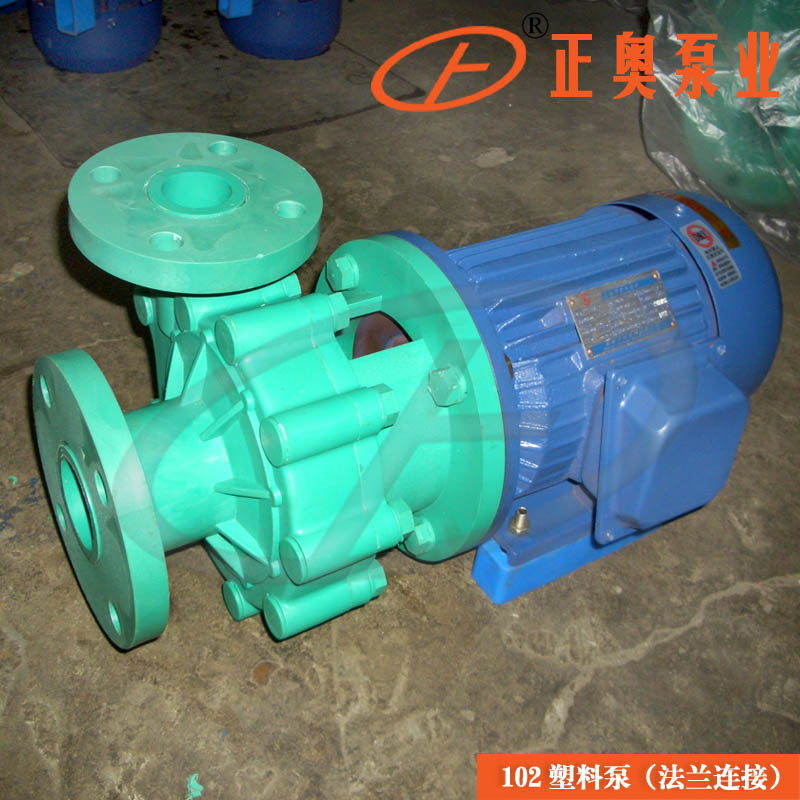

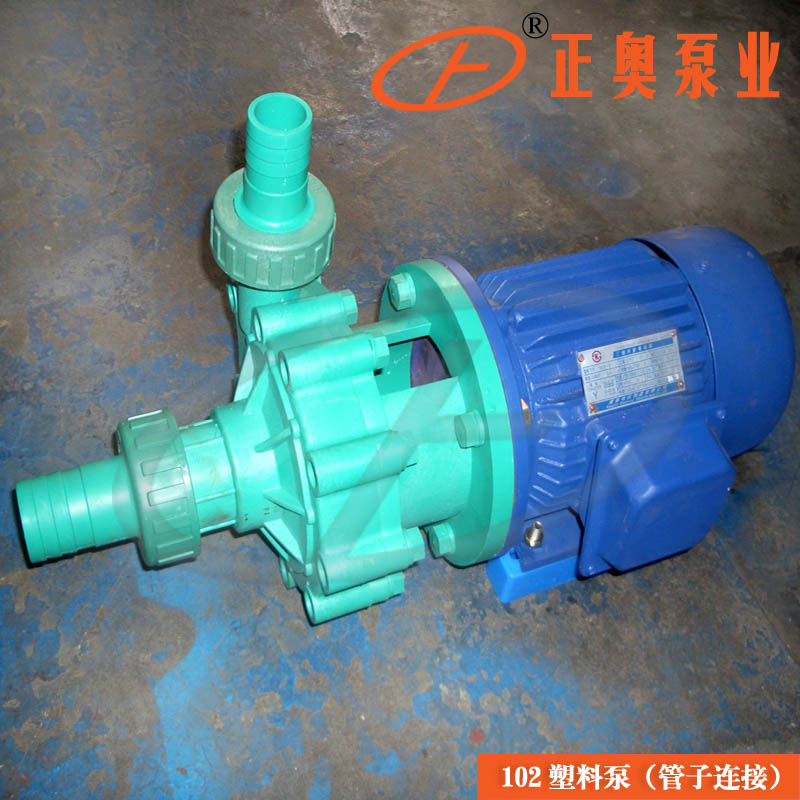

正奧公司生產的101型、102型、103型、104型、105型泵系單吸直聯式塑料離心泵是一種小型塑料泵，產品結構較、體積小、重量輕、耗電省、耐酸堿、密封好、維修方便。FS型工程塑料離心泵系列產品均采用機械密封全使用改性ABS（工程塑料）作為泵的材質，在同系列的塑料泵產品中，充分顯示了其結構、重量輕、體積小、壽命長等特點，廣泛應用于化工，食品、制藥、電鍍、造紙、環保、水處理等部門，輸送酸、堿、鹽等腐蝕性液體。其中104型采用220V電壓，可供家庭選用。

二、主要用途：

塑料泵廣泛應用于化工、食品、釀造、制藥、電鍍、造紙、環保、水處理等部門，輸送酸、堿、鹽等腐蝕性液體。

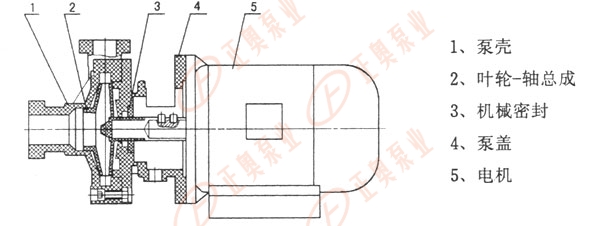

三、結構說明：

四、型號說明：

五、性能參數：

產品名稱	型號	口徑mm		流量 (m³/h)	揚程 (mm)	功率 (KW)	轉速 (r/min)	吸程 (m)	電壓 (V)
產品名稱	型號	進口	出口	流量 (m³/h)	揚程 (mm)	功率 (KW)	轉速 (r/min)	吸程 (m)	電壓 (V)
105塑料離心泵	FP(FS)20-15-100	20	15	6.5	6.5	0.37	2900	3	220/380

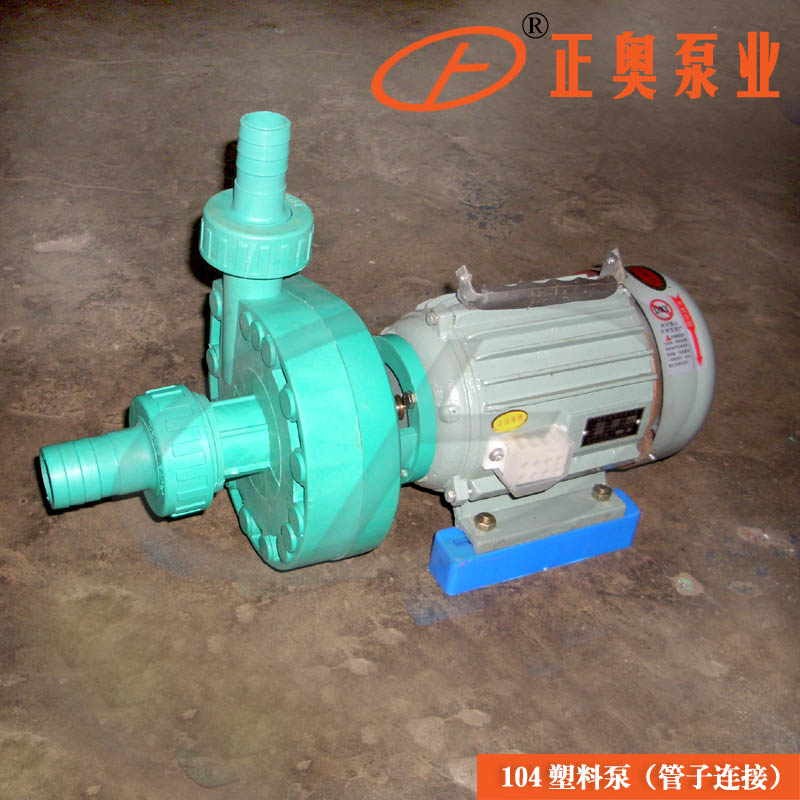

104塑料離心泵	FP(FS)25-20-100	32	25	4	7	0.55	2900	6	220/380
103塑料離心泵	FP(FS)32-25-105	32	25	6.3	8	0.75	2900	6	220/380
102塑料離心泵	FP(FS)40-32-125	40	32	12.5	20	1.5	2900	6	380
101.5塑料離心泵	FP(FS)50-40-130	50	40	20	17	2.2	2900	3	380

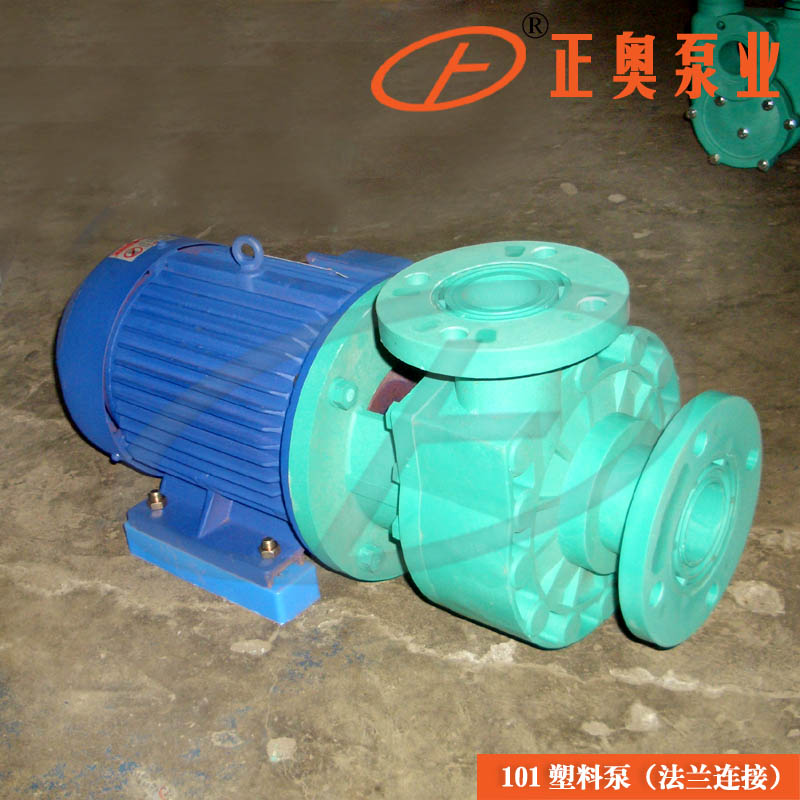

101塑料離心泵	FP(FS)65-50-150	65	50	20	25	4	2840	5.5	380

六、泵故障形式與排除方法：

故障形式	產生原因	排除方法
泵不出液	泵反轉 進液管道漏氣泵腔蓄液太少吸程太高底閥漏水葉輪受阻不轉	改變電機接線杜絕漏氣增加蓄液量降低泵安裝位置清理底閥清洗泵殼、葉輪
流量不足	吸入管徑太小葉輪流道阻塞揚程過高吸入管路有空氣漏進葉輪損壞	調換進液器清洗葉輪開大出液閥杜絕漏氣更換葉輪
揚程過低	流量過太轉速太低	關小出水閥恢復額定轉速
噪音過低	泵內有雜物轉動件與固定件碰擦軸嚴重磨損	檢查清理調整間隙更換泵軸
漏液	泵殼固定螺釘松動機械密封嚴重磨損	擰緊螺釘更換機械密

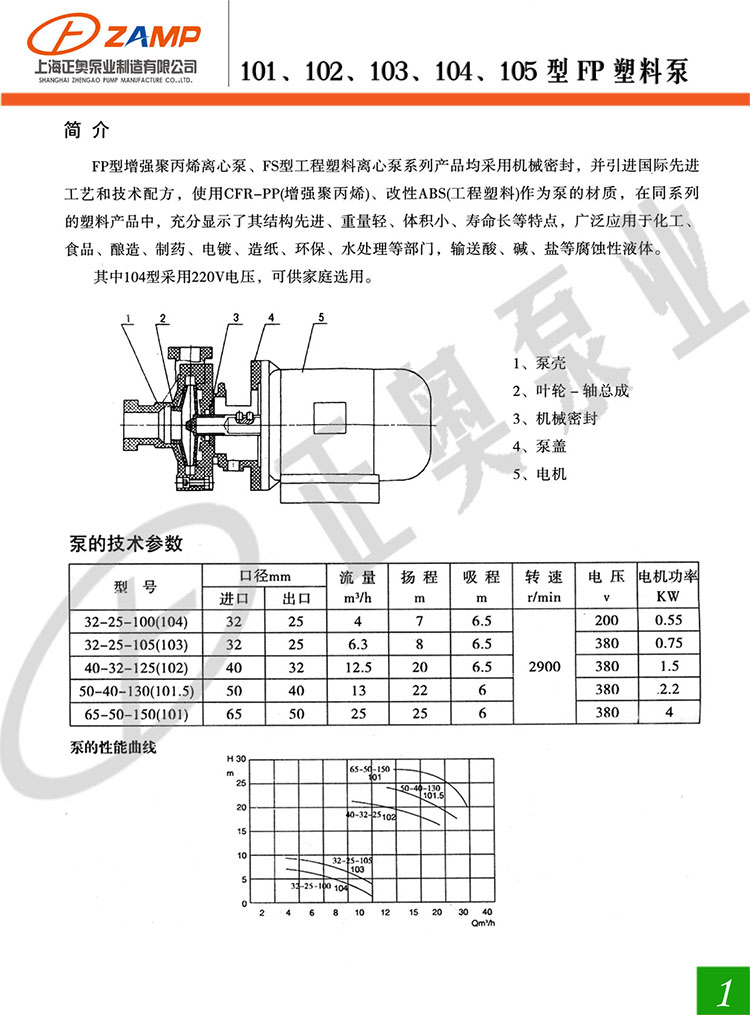

FS型工程塑料泵(性能參數)

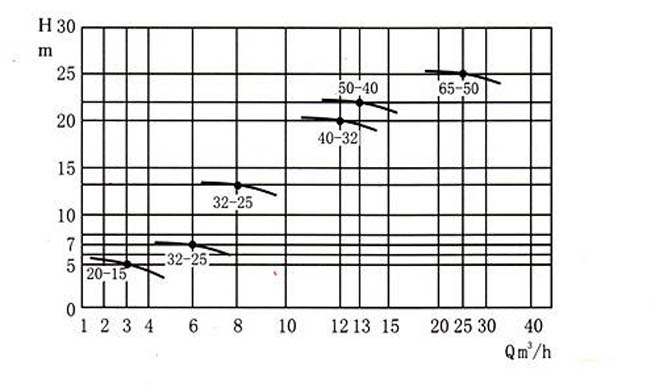

FS型工程塑料泵(性能曲線)

產品名稱	型號	口徑mm		流量 (m³/h)	揚程 (mm)	功率 (KW)	轉速 (r/min)	吸程 (m)	電壓 (V)
產品名稱	型號	進口	出口	流量 (m³/h)	揚程 (mm)	功率 (KW)	轉速 (r/min)	吸程 (m)	電壓 (V)
105塑料離心泵	FP(FS)20-15-100	20	15	6.5	6.5	0.37	2900	3	220/380
104塑料離心泵	FP(FS)25-20-100	32	25	4	7	0.55	2900	6	220/380
103塑料離心泵	FP(FS)32-25-105	32	25	6.3	8	0.75	2900	6	220/380
102塑料離心泵	FP(FS)40-32-125	40	32	12.5	20	1.5	2900	6	380
101.5塑料離心泵	FP(FS)50-40-130	50	40	20	17	2.2	2900	3	380
101塑料離心泵	FP(FS)65-50-150	65	50	20	25	4	2840	5.5	380

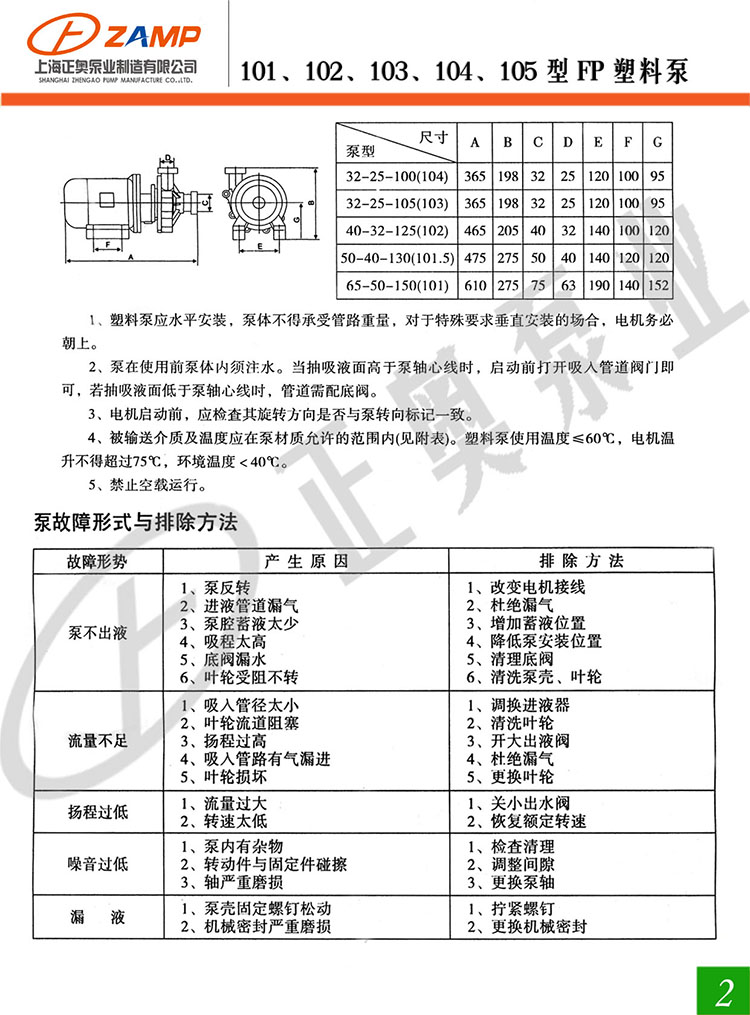

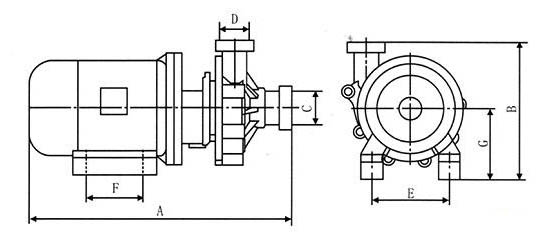

FS型工程塑料泵(安裝尺寸)

尺寸型號	A	B	C	D	E	F	G
FP20-15-60	310	190	20	15	90	70	100
FP20-20-90	355	200	20	20	110	100	105
FP32-25-100	370	198	32	25	125	100	110
FP32-25-105	370	198	32	25	125	100	110
FP32-25-110	450	235	32	25	125	100	110
FP40-32-125	470	235	40	32	140	100	125
FP50-40-145	550	290	50	40	140	100	125
FP65-50-150	610	340	65	50	190	100	145

1、塑料泵應水平安裝，泵體不得承受管路重量，對于特殊要求垂直安裝場合，電機務必朝上。

2、泵在使用前泵體內先加水。當抽吸液面高于軸心線時，啟動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。

3、電機啟動前，應檢查其旋轉方向是否與泵轉向標記一致。

4、被輸送介質及溫度應在泵材質允許的范圍之內（見附表）。離心泵使用溫度FP≤80℃、FS≤60℃電機溫升不得超過80℃，環境溫度＜40℃。

5、禁止空載運行。

塑料泵廣泛應用于化工、食品、釀造、制藥、電鍍、造紙、環保、水處理等部門，輸送酸、堿、鹽等腐蝕性液體。

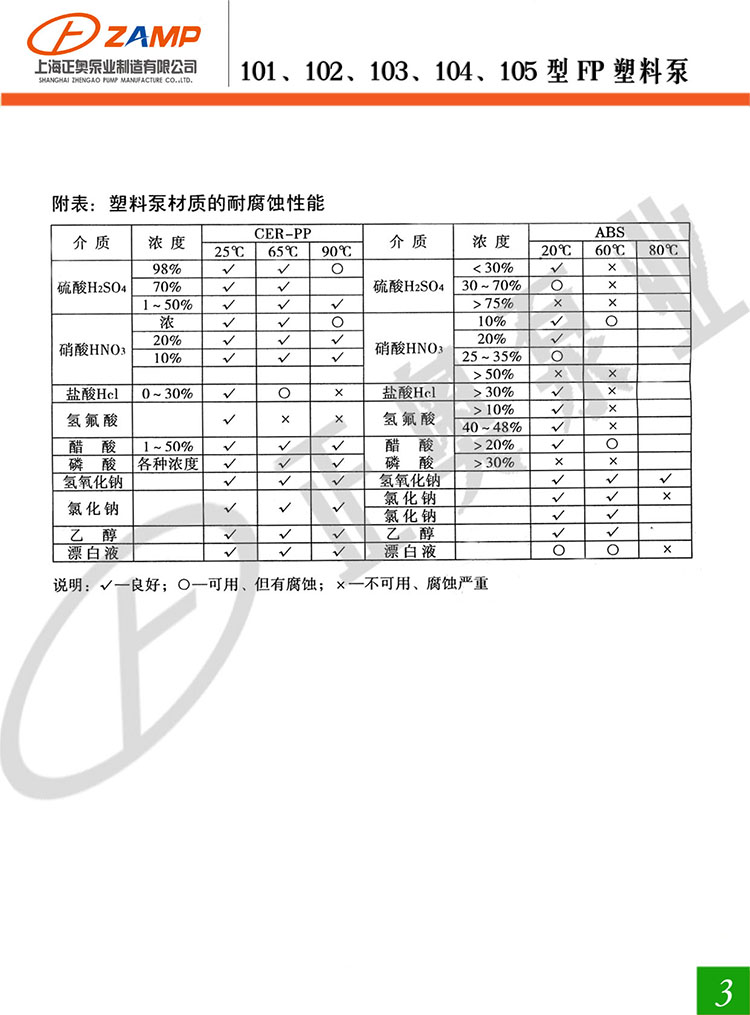

FS型工程塑料泵(耐腐蝕性能)

介質	濃度	CFR-PP			介質	濃度	ABS
介質	濃度	25℃	65℃	90℃	介質	濃度	20℃	60℃	80℃
硫酸H2SO4	98%	√	√	○	硫酸H2SO4	＜30%	√	×
	70%	√	√	√		30-70%	○	×
	1-50%	√	√	√		＞75%	×	×
硝酸HNO3	濃	√	√	○	硝酸HNO3	10%	√	○
	20%	√	√	√		20%	√
	10%	√	√	√		25-35%	○
			√			＞50%	×	×
鹽酸HCL	0-30%	√	○	×	鹽酸HCL	＜30%	√	×
氫氟酸		√	○	×	氫氟酸	＜10%	√	×
氫氟酸		√	○	×	氫氟酸	40-48%	√	×
醋酸	1-50%	√	√	√	醋酸	＜20%	√	○
磷酸	各種濃度	√	√	√	醋酸	＞30%	×	×
氫氧化鈉		√	√	√	氫氧化鈉		√	√	√
氯化鈉		√	√	√	氯化鈉		√	√	×
氯化鈉		√	√	√	氯化鐵		√	√
乙醇		√	√	√	乙醇		√	√
漂白液		√	√	√	漂白液		○	○	×

說明：√——良好； ○——可用、但有腐蝕； ×——不可用、腐蝕嚴重

故障形式	產生原因	排除方法
泵不出液	泵反轉 進液管道漏氣泵腔蓄液太少吸程太高底閥漏水葉輪受阻不轉	改變電機接線杜絕漏氣增加蓄液量降低泵安裝位置清理底閥清洗泵殼、葉輪
流量不足	吸入管徑太小葉輪流道阻塞揚程過高吸入管路有空氣漏進葉輪損壞	調換進液器清洗葉輪開大出液閥杜絕漏氣更換葉輪
揚程過低	流量過太轉速太低	關小出水閥恢復額定轉速
噪音過低	泵內有雜物轉動件與固定件碰擦軸嚴重磨損	檢查清理調整間隙更換泵軸
漏液	泵殼固定螺釘松動機械密封嚴重磨損	擰緊螺釘更換機械密
