當前位置：首頁 > 立式離心泵 > GDL型立式多級管道泵

GDL型立式多級管道泵

銷售熱線：021-66525777 63099652

產品分類:立式離心泵

口徑（進口/出口）:25-100(mm)

流量:2-72(m3/h)

正奧泵業優勢：知名度高，品質可靠，服務完善現貨供應

各種材質、非常規產品皆可訂做

產品概述
選型參數
安裝尺寸
應用領域
型號意義
使用說明
產品特點

一、產品概括：

GDL型立式多級管道泵是新款泵型,具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti不銹鋼,軸封用耐磨機械密封,無泄漏,使用壽命長。以水力平衡解決軸向力,因而泵運轉平穩,低噪音,安裝條件優于DL型泵,可以簡便安裝于任一段水平管路中間。完全能滿足高層建筑、深井礦等的給排水及消防設施需要,是廣大行業冷熱水或一般介質、理化性質類似水等液體輸送的泵型。使用溫度:≤100℃,壓力≤0.6MPa(16kg/cm2)。
GDL型多級管道離心泵是我單位在國泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。

性能范圍：
流量Q：2～160(m3/h) 口徑DN：25～150(mm)
揚程H：36～200(m) 轉速N：2900(r/min)
電機功率：1.1～110(kw)

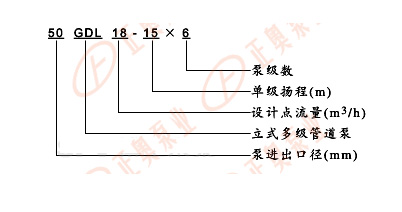

二、型號意義：

例如：80GDL36-12X5
80-進出口直徑
GDL- 立式多級管道離心泵
36-額定流量(m3/h)
12-額定揚程
5-泵級數

三、水泵用途：

1、本型泵可輸送清水或物理化學性質類似于清水的液體；
2、溫度范圍：-15℃~+120℃；
3、工作壓力：最大壓力2.5MPa，即系統壓力=入口壓力+閉閥工作時壓力<2.5MPa；
4、周圍環境的溫度應低于40℃，相對濕度不超過95%；
5、輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。
②環境溫度＜40℃，相對溫度＜95%。
③所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＞0.2mm。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。

四、工作條件：

GDL型泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點，同時由于采用了優秀的水力模型，所以還具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。

為了能更好地滿足用戶的要求，本單位還開發了出水口位于上部的GDLB型，它除擁有GDL、GDLS的一切優點外，更為您更換機械密封等易損件提供了更加方便，快捷、省力的途徑，使本型泵更無憂運行與維護。

五、結構說明：

1	泵體	11	聯軸器
2	拉緊螺栓	12	聯接座
3	外筒	13	氣嘴
4	葉輪	14	機械密封
5	葉輪擋套	15	軸
6	軸套	16	中段
7	密封墊	17	軸套螺母
8	螺母	18	軸瓦
9	銷	19	回水管部件
10	電機

六、性能參數：

型號	流量(m³/h)	揚程	吸程	電機功率
25GDL2-12×3	2	36	7.5	1.1
25GDL2-12×4		48		1.1
25GDL2-12×5		60		1.5
25GDL2-12×6		72		1.5
25GDL2-12×7		84		2.2
25GDL2-12×8		96		2.2
25GDL2-12×9		108		2.2
25GDL2-12×10		120		3
25GDL2-12×11		132		3
25GDL2-12×12		144		3
25GDL4-11×3	4	33		1.1
25GDL4-11×4		44		1.5
25GDL4-11×5		55		2.2
25GDL4-11×6		66		2.2
25GDL4-11×7		77		3
25GDL4-11×8		88		3
25GDL4-11×9		99		3
25GDL4-11×10		110		4
25GDL4-11×11		121		4
25GDL4-11×12		132		4
25GDL4-11×13		143		4
40GDL6-12×3	6	36		1.5
40GDL6-12×4		48		2.2
40GDL6-12×5		60		2.2
40GDL6-12×6		72		3
40GDL6-12×7		84		3
40GDL6-12×8		96		4
40GDL6-12×9		108		4
40GDL6-12×10		120		4
40GDL6-12×11		132		5.5
40GDL6-12×12		144		5.5
50GDL12-15×2	12	30	7	2.2
50GDL12-15×3		45		3
50GDL12-15×4		60		4
50GDL12-15×5		75		5.5
50GDL12-15×6		90		5.5
50GDL12-15×7		105		7.5
50GDL12-15×8		120		75
50GDL12-15×9		135		11
50GDL12-15×10		150		11
50GDL18-15×3	18	45		4
50GDL18-15×4		60		5.5
50GDL18-15×5		75		7.5
50GDL18-15×6		90		7.5
50GDL18-15×7		105		11
50GDL18-15×8		120		11
50GDL18-15×9		135		15
50GDL18-15×10		150		15
65GDL24-12×2	24	24	6	3
65GDL24-12×3		36		4
65GDL24-12×4		48		5.5
65GDL24-12×5		60		7.5
65GDL24-12×6		72		7.5
6S5GDL24-12×7		84		11
65GDL24-12×8		96		11
65GDL24-12×9		108		15
65GDL24-12×10		120		15
80GDL36-12×2	36	24	5.5	4
80GDL36-12×3		36		5.5
80GDL36-12×4		48		7.5
80GDL36-12×5		60		11
80GDL36-12×6		72		11
80GDL36-12×7		84		15
80GDL36-12×8		96		15
80GDL36-12×9		108		18.5
80GDL36-12×10		120		18.5
80GDL54-14×2	54	28	5	7.5
80GDL54-14×3		42		11
80GDL54-14×4		56		15
80GDL54-14×5		70		18.5
80GDL54-14×6		84		18.5
80GDL54-14×7		98		22
100GDL72-14×2	72	28	4.5	11
100GDL72-14×3		42		15
100GDL72-14×4		56		18.5
100GDL72-14×5		70		22
100GDL72-14×6		84		30
100GDL72-14×7		98		30
